三菱ダイナフィルタ 回転式セラミックフィルター

三菱ダイナフィルタは、ろ過障害となるケーキ形成を回転により抑制することができ、ナノ粒子の洗浄・濃縮が出来ることを特徴とした、新しいフィルターです。 (分離技術会、2015年度技術賞受賞)

外観

最小細孔径5nm の回転式セラミックフィルターを格納し、ナノ粒子を補足します。 各種溶媒に対応し、ドラフトに入るコンパクトな卓上タイプです。

三菱ダイナフィルタ外観

構造・ろ過の原理

回転式ろ過フィルターの特長
セラミックフィルターが回転することで、ナノ粒子のろ過が可能となりました。
○ケーキ形成の抑制
○高濃度化
○連続通液可
○逆洗により高いろ過速度を維持

△粒子がせん断を受けやすい

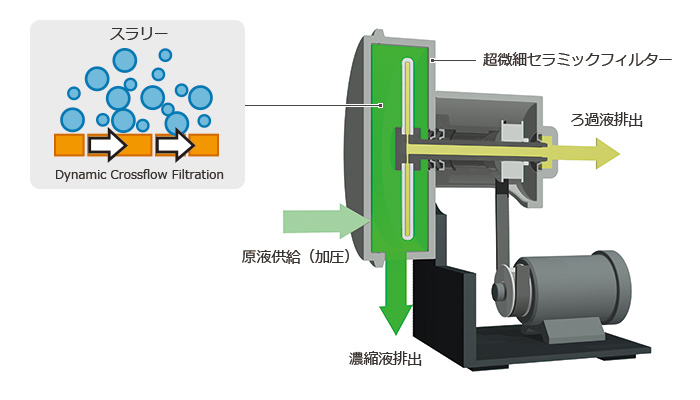

構造・ろ過の原理

代表的な分離対象

電池材料、ファインセラミックス、金属微粒子、CMPスラリー、顔料、飲料、化粧品、ポリマー、シリカ、酸化チタン、医療材料、光触媒原料、ナノセルロース、レアメタル 、エマルジョン、廃液・廃棄物、酵母、菌体、藻類、炭素材料

最小細孔径5nmセラミックフィルターにより、ナノ粒子のろ過・濃縮が可能

DyFセラミック膜の細孔径と材質

平均細孔径 5nm 7nm 30nm 60nm 200nm 500nm 2,000nm
材質 TiO2 MgAl2O ZrO2 Al2O3 Al2O3 Al2O3 Al2O3

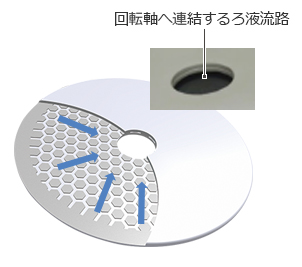

  • ディスク構造
    ろ過(流路)面積を確保しつつ高い回転数・逆洗圧に耐えられる強度を維持できるようハニカム構造を採用しました。

    セラミックフィルター

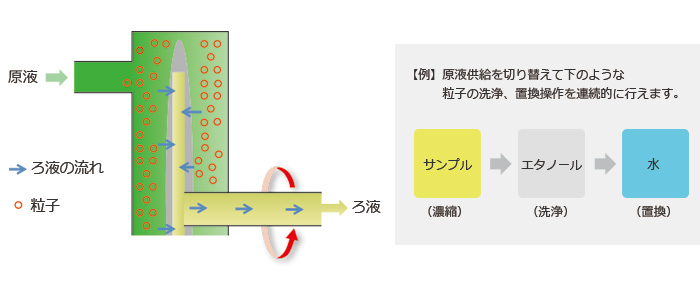

閉鎖系でナノ粒子スラリーの溶媒置換や粒子洗浄が可能

原液供給を切り替えて粒子の洗浄、置換操作を連続的に行えます

仕様

項 目 仕 様
型番 DyF152 / S型
形式 ダイナミッククロスフロー・セラミックフィルター
ろ過面積 / ディスク径 0.034m2 / Φ152mm
ディスク細孔径 5、7、30、60、200、500、2,000nm
ろ室内容量 / ろ過圧 0.24L/0.2MPa
ディスク回転速度 0~1,000rpm
電動機出力 0.4kW×200 / 220V×50/60Hz
外形寸法 / 重量 W300×D430×H390mm/35kg
洗浄方式 パルス逆洗、ろ液逆洗、薬液洗浄

DyFセラミック膜の細孔径と材質


分 類 Ultrafiltration Microfiltration
用 途 微粒子分離/酵素などの高分子分離 酵母や細菌の分離不溶性固形成分の分離
平均細孔径 5nm 7nm 30nm 60nm 200nm 500nm 2,000nm
材質 TiO2 MgAl2O ZrO2 Al2O3 Al2O3 Al2O3 Al2O3

本製品に関するお問い合わせ

お問い合わせフォーム

※生産向けスケールアップ対応のご相談も承ります。
