ACE型 バスケット型遠心分離機
特長
- GMP洗浄バリデーション対応
- ケーシング開閉式（オプション）（但し、500型は天版開閉式。900型・1300型は固定式。）
- 機内洗浄、ろ材交換、機内の点検・確認が容易
- 多品種処理に適応
- サニタリ仕様も対応可
- １サイクル時間短縮、ハイパワー運転に適応
- 処理物の性状に応じた回転数で運転可能
- ろ過面積が広く、大容量
- メンテナンス費用の削減
- 共通架台、特殊ダンパーの採用による基礎荷重の低減

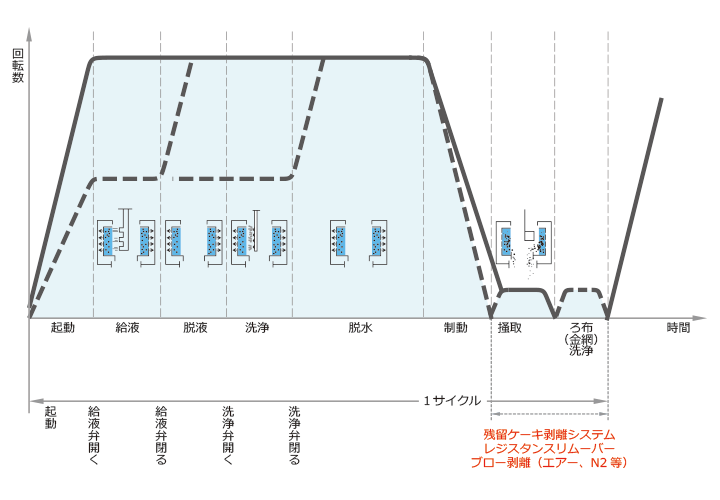

底部排出型タイムチャート（参考例）
仕様
| 型式 | 寸法※1 （mm） |
最大容量 （L） |
回転数 （rpm） |
遠心効果 （xg） |
モータ （kW） |
概算重量 （kg） |
概算寸法（mm） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | |||||||
| ACE-100 | 915 ×410 |
105 | 1,250 | 800 | 15～22 | 3,000 | 1,500 | 2,580 | 1,470 | 2,290 |
| ACE-200 | 1,070 ×540 |
200 | 1,160 | 800 | 15～22 | 4,000 | 1,600 | 2,750 | 1,700 | 2,700 |
| ACE-300 | 1,220 ×530 |
305 | 1,080 | 800 | 30～37 | 5,500 | 1,750 | 3,000 | 1,700 | 2,700 |
| ACE-500 | 1,220 ×870 |
500 | 1,080 | 800 | 45～55 | 6,500 | 1,900 | 2,550 | 1,890 | 3,170 |
| ACE-900 | 1,520 ×1,000 |
915 | 850 | 614 | 75～150 | 11,000 | 2,380 | 3,200 | 2,300 | 3,750 |
| ACE-1300 | 1,600 ×1,250 |
1,305 | 800 | 572 | 132～200 | 14,000 | 2,430 | 3,410 | 2,660 | 4,260 |
- バスケット寸法（直径×深さ）
- ウエットケーキの見掛比重が大きい場合は、別途ご相談ください。

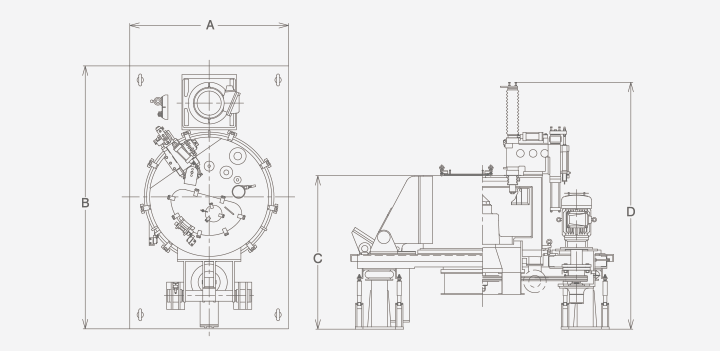

外観寸法図
- 製造・保守：タナベウィルテック株式会社
