himac CP-NXシリーズ 超遠心機

超遠心機:CP-NX シリーズ画像

クラス最高速100,000rpm、クラス最大遠心加速度803,000Xg

  • 従来機CP-WXシリーズから受け継ぐ基本性能はそのままに、デザインをブラッシュアップ、操作画面を一新して新たな機能をプラス。
    信頼の10年保証駆動部で最高回転速度100,000rpm(CP100NX、P100AT2ローター)まで5分で加速します(最大加速設定時)
    ※2018年10月現在当社調べによる。CP100NXにおいて。

    スタート画面

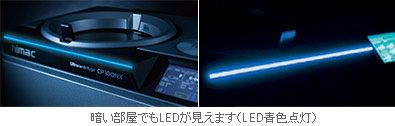

LEDインジケータ

  • テーブル前面に設けた幅47cmのインジケータにより、離れていても運転状況(停止、加速、整定、減速、真空待機、省エネ移行時、ゾーナル回転速度までの加速、ゾーナル回転速度からの減速、アラーム発生の9パターン)を一目で確認できます。

    LEDインジケータ画像
  • 発光色(7色+消灯の8種類)、明るさ(3段階)、発光パターン(点灯、速い点滅、遅い点滅、フェードの4パターン)を設定できます。
    ※LEDインジケータの発光色はPCモニタ表示画面と実際の色が異なる場合があります。

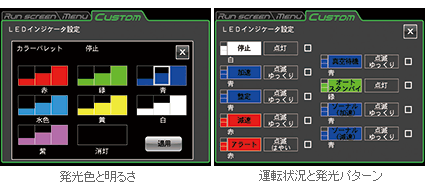

    LEDインジケータ設定画面

ユーザ支援ソフト(プログラム)「himac ASSIST」標準装備

  • 「himac ASSIST」は、初心者からエキスパートまで幅広いユーザにご利用いただけるよう、遠心機を運転するときに必要な各種計算と遠心分離シミュレーションを集めたユーザ支援プログラムです。遠心分離前に遠心条件が適当かどうかの判定や、遠心条件が不明な物質についての最適な遠心条件を計算することができます。付属CDからお手持ちのパソコン(Windows7、またはWindows8)にインストールして使います。

    ユーザ支援ソフト「himac ASSIST」画面

運転履歴記録機能がパワーアップ

最大5,120ログが自動記録され、使用者/ローター別にUSBメモリへの出力(CSV形式)が可能です。

運転履歴から運転条件を再利用可能(特許)

  • 過去の運転履歴中から選んで、必要なときに再利用して運転できます。himac だけの特別な機能です。
    ※2018年10月現在当社調べによる

    運転履歴画面

ユーザロックアウト機能標準装備

  • 遠心機の使用者(ユーザ)を3段階のアクセスレベル(Administrator、Super user、User)で登録し、アクセスレベルにより操作機能を制限します。ユーザは50人まで登録できます。登録されたユーザは、使用する際に暗証番号によるログインが必要となります。
    ※従来機種ではオプションで、アクセスレベルはAdministrator、Userの2段階

    ログイン画面

USBおよびLANポート標準

  • インターフェイスとしてUSB×1(ホスト)、USB×1(デバイス)、LAN×1を標準装備しています。 USB×1(ホスト)にUSBメモリを接続して、運転履歴をCSV形式(表計算ソフトに使用できる汎用的なデータファイル形式)で出力できます。

    USBおよびLANポート

電子カタログがパワーアップ

  • 従来のローターカタログに加えて、チューブ・キャップ・アダプタのカタログを閲覧できるようになりました。チューブ・キャップ・アダプタは、注文用のパーツNO.も表示しています。

    チューブリスト画面

カラー液晶タッチパネル

黒を基調とした視認性の高いデザイン。直感操作のわかりやすいアイコンメニューを採用しています。

カラー液晶タッチパネル

プログラム運転のメモリは、1,000通り

1,000通りのメモリと、各メモリに30通りのステップ条件が登録できます。
※従来機種では20通りのメモリと9通りのステップ条件

プログラムリストをわかりやすい色別アイコン化

  • 1,000通りのプログラム運転メモリは、フォルダを模したアイコンを利用して登録します。アイコンは使いやすいユニバーサルデザインを取り入れ、アイコンの色は4色から選択、さらにキャラクター(青:さかな、赤:サクランボ、黄:オレンジ、緑:木)が記憶を助けます。

    プログラムリスト画面

より静かな運転音

整定中の運転音51dB(A)
※従来機種より-2dB(A)低減。2014年1月当社測定条件による

真空待ち時間短縮

従来機種よりも高真空到達時間を約5分短縮
※2018年10月当社調べによる

使いやすさ

電源ONからスタートまで操作手順をご案内(PDF形式:294KB)

従来機からの継承技術

下記にご紹介するのは従来機CP-WXシリーズからの継承技術の一部です。
その他詳細は最寄りの営業所へお問い合わせください。

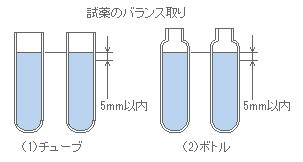

サンプルのバランスは目分量でOK

  • サンプル(試料)のバランス取りは目分量(液面差5mm以内)で十分です。
    ※一部のローターでは、液面差5mm以内でもインバランスとなる場合があります。詳しくは、ローターの取扱説明書をよくお読みください。

    カラー液晶タッチパネル

高性能インバランスセンサーによる全回転域常時測定方式

ローターのセットミスや大幅なインバランスによるローターの異常振動を確実に検知し、自動停止します。

ローターの寿命を完全自動管理

  • ローターの使用実績を本体とローター相互で自動管理します。ローターに内蔵されたRLMメモリとRLMシステムにより、ローターごとの使用実績が自動的に記憶されるので、従来のようにローターログブック(運転日誌)に記録する必要がありません。
    ・運転開始時に、本体がローターの使用実績を読み取ります。
    ・運転終了時に、使用実績をローターに書き込みます。
    ・使用実績は、本体とローターにそれぞれ記憶されるのでローターを違う本体で使用しても自動的に管理されます。
    ※自動管理形ローター以外のローターの管理はログブックでおこないます

    ローターの画像

ローターの寿命を自動延長

  • 自動管理により使用実績の把握が可能となり、低速回転での使用時には使用回数と使用時間が自動的に延長され経済的です。
    ※使用回数と使用時間を0.1単位で自動管理することで低速での使用に応じて従来の最大10倍まで使用できます。
    (例)
    (1)ローターの最高回転速度の80%で使用した場合、使用可能な回数は2倍になります。
    (2)ローターの最高回転速度の50%で使用した場合、使用可能な時間は2倍になります。

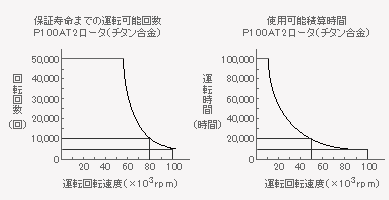

    運転可能回転数と積算時間のグラフ

他社ローターが使用可能(オプション)

CP-NXシリーズはお手持ちの他社製ローターをご使用いただくことができます(オプション)
詳しくはお問い合わせください。

省エネモード(エコノミーモード)搭載

  • 設定した待ち時間(設定範囲1分~180分)タッチパネルに触れないと、液晶バックライト減光、冷却ファン停止、冷却機能停止等により、待機時消費電力を最大約50%低減※します。
    ※当社試験条件による。回転停止中かつ真空ポンプが動作していなときのみ有効

    省エネモード

仕様

形 名 CP100NX CP90NX CP80NX
最高回転速度 100,000 rpm 90,000 rpm 80,000 rpm
最大遠心加速度 803,000 Xg
(P100AT2 ローター)
700,000 Xg
(P90AT ローター)
615,000 Xg
(P80AT ローター)
回転制御精度 ±2 rpm(1,000 rpm~最高回転速度まで)
加速・減速時間/設定 0~100,000rpm:5分(CP100NXでP100AT2を最大加速・最大減速で運転)
加速10段階、減速10段階+自然減速
温度制御精度/表示 ±0.5℃(設定範囲0℃~40℃)
設定回転速度 1,000 rpmから最高回転速度まで連続可変(100 rpmきざみ)
タイマー 1分~999時間59分、Hold付(1分きざみ)
真空方式 油回転真空ポンプ+油拡散ポンプ
運転音 51dB(A)(整定中、当社測定条件による)
室内への放熱 1kW以下
冷却方式 サーモモジュール冷却(フロンレス)
表示と操作 タッチパネル機能付きカラー液晶ディスプレイ(6.5インチ)
日本語/英語切替可能
インターフェイス USB×2(ホスト、デバイス)、LAN×1
ローター寿命管理 自動管理(RLMアダプタ式ローター)および登録制自動管理(光学アダプタ式ローター)
ローター寿命自動延長機能付き(RLMアダプタ式ローター)
適合規格 CEマーキング(詳細はお問い合わせください)
安全装置 ローター室防護、インバランス検出、ドアロック装置、 ローターのオーバースピード検出(デュアルCPUオーバースピード防止機構)他
本体寸法(WxDxH) 790mm×690mm(セーフティカバー取付け時:890mm)×880mm
最大高さ:床面からハンドルまでの高さ925mm(H)(床面からテーブルまでの高さ863mm(H))
据付面積 0.81m2(0.9m×0.9m)
質量 390kg
電源 AC単相 200V±10% 最大20A、50/60Hz(通常8A)
使用環境 使用環境温度:室温 2℃~40℃、性能保証温度:室温10℃~30℃
駆動部保証 完全10年※4
標準小売価格(税別) ¥ 11,000,000 ¥ 9,500,000 ¥ 8,500,000
パーツNo. 911067C0 911068C0 911069C0

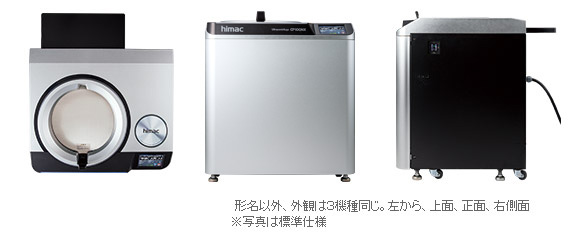

外観

P21A2(外観)

仕様(機能)

形 名 CP100NX CP90NX CP80NX
ファンクション機能 プログラム運転 1,000通りのメモリ、および各メモリに30通りのステップ条件
RCF運転 最大×g 設定運転、平均×g 設定運転
ω2T 運転 遠心効果ω2T設定運転
RTC運転 運転開始時刻設定運転、または運転終了時刻設定運転
運転履歴記録 最大5,120ログの自動記録(USBメモリ※2への出力可能、運転条件の再利用運転可能)
使用者制限機能 ユーザロックアウト(最大50ユーザ登録可能、3段階アクセスレベル)標準付属
ユーザ支援ソフト 計算・シミュレーションプログラムhimac ASSIST 標準装備※1
電子カタログ ローター、チューブ・キャップ・アダプタ
省エネモード 待機時消費電力低減エコノミーモード(オートスタンバイ設定)
LEDインジケータ 運転状況9パターン(停止、加速、整定、減速、真空待機、省エネ移行時、 ゾーナル回転速度までの加速、ゾーナル回転速度からの減速、アラーム発生)
発光色8種類(赤、緑、青、水色、黄、白、紫、消灯)、明るさ3段階
発光パターン4種類(点灯、速い点滅、遅い点滅、フェード)
バイオハザード対応 真空ラインにマイクロフィルタ(オプション)
運転実績管理 運転実績管理システム himac Log Manager(オプション)※1
  1. CDよりお手持ちのパソコン(Windows7、またはWindows8)にインストールして使います。
    Windowsは米国 Microsoft Corporationの米国およびその他の国における登録商標です
  2. セキュリティ機能付USBメモリには対応していません。
  3. CP-NXシリーズは医療機器ではありません。
  4. 据付後、正しく使用された場合に限ります(詳細は取扱説明書による)
