himac CC40NXシリーズ 生産用連続超遠心機

生産用連続超遠心機 himac CC40NX Series

（写真：CC40NX オプション仕様）

仕様、ほか

生産用連続超遠心機

himac CC40NXシリーズは、ウイルス粒子やナノ粒子などを大量に精製するのに適した連続超遠心機です。使用するローターとコアの組み合わせにより、密度勾配遠心法を用いた連続的な（もしくはバッチ処理）試料の精製や、沈殿法による試料の沈降分離を行うことが可能です。

  • ローター最大容積:8L
  • 最高回転速度:40,000rpm
  • 最大遠心加速度:118,000xg
  • インバーター制御の高周波モータを採用した低騒音、省スペースモデル

省スペース化と静音性を実現

  • 駆動部には高周波インダクションモータを採用しています。
    この駆動部により静音性を実現しています。

    • 設置スペース：本体据付スペースと電源があれば運転可能
    • 運転音：70dB以下（40,000rpm整定時：CC40NX/SNX）
    駆動部

処理量に応じて選べるモデル

  • CC40NXは大量のサンプルを精製するのに適しています。
    最高回転速度：40,000rpm、最大遠心加速度：118,000xg、ローター最大容量（バッチ処理：8L、連続処理：7.7L）
  • CC40SNXは小ロットの製造および研究開発に適しています。
    最高回転速度：40,000rpm、最大遠心加速度：118,000xg、ローター最大容量（連続処理：1.6Lのみ）

安全性の高い設計

CC40NXシリーズはEN60204-1, EN12100, EN61000-6-4, EN61000-6-2などの国際規格に準拠。
CEマークにも適合しています。

SIP（定置蒸気減菌）可能

耐薬品性、耐熱性に優れたチタン製コア（軽量型）を用いることで、試料が接するラインを121°Cの高圧蒸気で滅菌が可能です。

コントロールユニット

  • Windows®ベースのタッチスクリーン式カラーPCが簡便な操作を実現しました。GUI（グラフィックユーザーインターフェース）を使用して機能的にデザインされた操作画面は、一目で運転状況がわかり、運転操作も簡単にしました。FDA 21 CFR Part11に準拠しており、運転記録データはUSBポートを経由してCSV形式で出力することができます。イーサーネット通信（オプション）にも対応します。

    コントロールユニット

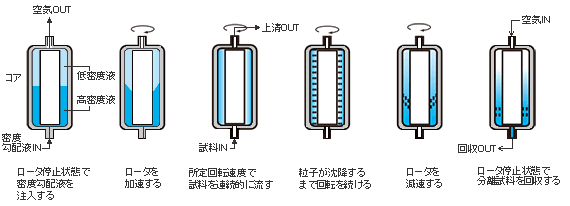

密度勾配遠心法を用いた使用例

密度勾配遠心法を用いた使用例

構成

  • コントロールユニット（コントローラー、冷凍機、真空ポンプ等内蔵）
  • メインユニット（バキュームチャンバー、駆動部、リフト含む）
  • ローターカート（ローター取付交換用：別売品）
  • テンプレート（メインユニット据付用：別売品）
  • ローターおよびコア（別売品）
  • サンプルフィードシステム（オプション）
  • サンプルタンク（オプション）
  • 保守工具セット（別売品）
構成

仕様

外観

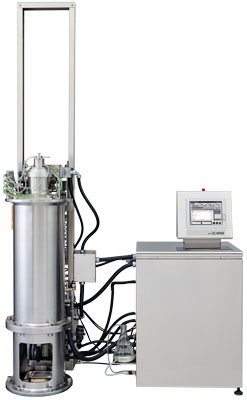

  • CC40NX 正面画像

    CC40NX

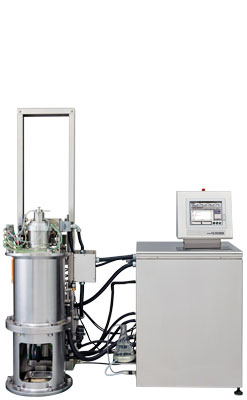

    CC40SNX 正面画像

    CC40SNX

    （写真は共にステンレス鋼製チャンバーオプション付きモデルです。）

仕様

形名 CC40NX CC40SNX
最高回転速度 40,000rpm
最大遠心加速度 118,000×g（C40CTシリーズローター使用時）
回転速度制御精度 ±100rpm
ローター温度制御精度 ±2℃
回転速度設定範囲 1,000～40,000rpm
温度設定範囲 0～40℃
運転時間設定範囲 1分～99時間59分（HOLD付）
真空方式 油回転真空ポンプ
駆動方式 インダクションモータ（直結式）
制御方式 マイクロコンピュータ制御
表示・操作パネル タッチパネル式カラー液晶
寸法
(W×D×H)		 1,750mm×1,150mm×2,950mm
コントロールパネル上面まで1,400mm		 1,750mm×1,150mm×2,160mm
コントロールパネル上面まで1,400mm
質量 900kg 770kg
電源 AC単相 200, 208, 220, 230, 240V ±10％ 30A 50/60Hz
保証 駆動部：50億回転
その他部品：納品後1年間

オプション対応

オプション機能

  • ステンレス鋼製チャンバー
  • リモートコントローラー
  • バキュームフィルター

など対応可能です。詳しくは弊社担当者までご相談ください。

アフターサービス・オプション

  • IQ/OQバリデーション
  • アプリケーションサポート
  • 定期保守契約
  • GMP点検

など対応可能です。詳しくは弊社担当者までご相談ください。

オプション装置

  • お客様の使用ニーズ対応できるフレキシブルなシステムを、オプションで製作することも可能です。 詳細については、弊社担当者までご相談ください。

    「一例のご紹介」 医薬品製造設備にフレキシブルに対応した機器構成が可能です。超遠心機業界初※１となる製造ラインに接続した状態で試料流路を高圧蒸気滅菌（121°C、20分間）ができるSIP※２機能と試料の供給や排出ができる機能を持ち合わせたシステム。

    1. 2011年4月当社調べ
    2. Steam-In-PlaceまたはSterilization-In-Placeの略
    • 試料供給ライン、回収ラインのSIP
    • 緩衝液および密度勾配液の注入
    • 遠心分離時の試料・バンディング時の緩衝液の送液
    • 遠心後の試料回収（所要分画部のみ回収可能）

    試料注入・回収ユニットの動作例

    試料注入・回収ユニットの動作
