himac CR-Nシリーズ 冷却遠心機

大容量化と省スペース化を両立

大容量化と省スペース化を両立(6LはCR22Nのみ)

クラス最大処理容量6L※ + 省スペース
CR22Nは、新ローターR9A2(クラス初※の専用1.5Lボトル×4本)による6L大容量処理が可能になるとともに、従来機CR-GⅢシリーズよりも横幅52mm縮小でコンパクトです。

  • 2013年6月現在当社調べによる高速冷却遠心機比

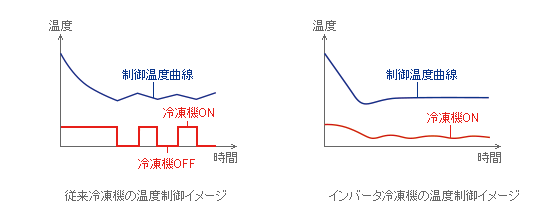

クラス初※インバータ冷凍機搭載で安定した温度制御

  • CR-Nシリーズはインバータ冷凍機搭載により、従来機よりも安定した温度制御が可能となり省エネ効果も見込まれます。 また、従来の気になる冷凍機起動音もありません。

    • 2013年6月現在当社調べによる高速冷却遠心機比

標準ローターは全て最高回転速度において4℃保持できます

  • 受注生産ローターの中には、最高回転速度において4℃冷却できないものがあります。

himacのローターは全て載せるだけ (特許)

  • ローターは全て回転軸へ載せるだけでセッティング完了。himac 超遠心機シリーズのDNAを引き継ぎ、高速回転時の自励振動を抑える制御を採用したロータークイックセッティング方式。わずらわしいネジ固定やボタン操作は不要です。さらに、ローターを自動で判別する機能を搭載。個々のローター特性に合わせた最適な運転を行います。旧型ローターも使用可能。(詳細はお問い合せください)

    himacのローターは全て載せるだけ

インバランスを正確にキャッチ

高性能インバランスセンサーによる全回転域常時測定方式:リアルタイム・インバランス・モニターで、ローターのセットミスや各種ローターのインバランスによる異常振動を確実に検知し、自動停止します。

ローターカバー取り付けミス検出機能 (特許)

  • ドアに取り付けられた超音波センサによりローターカバーの状態を検出します。ローターカバー無しで運転してしまった場合でも、ローター浮き上がりや離脱等の事故を未然に防ぎます。

    ローターカバー取り付けミス検出機能

運転履歴から運転条件を再利用可能 (特許)

過去に運転した運転条件を運転履歴として100件まで自動記憶し、必要なときに再利用して運転できます。 himac だけの特別な機能です。(2013年6月現在当社調べによる)

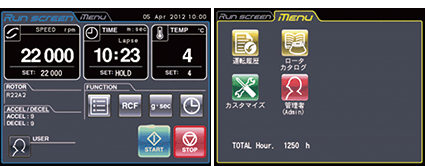

カラー液晶タッチパネル

  • 黒を基調とした視認性の高いデザイン。直感操作の判りやすいアイコンメニュー。

    カラー液晶タッチパネル

USBインターフェイスの採用(GLP/GMP対応)(オプション)

  • CR-NシリーズはUSBポートをオプションで搭載可能です。 市販のUSBメモリに運転履歴をCSV形式(表計算ソフトに使用できる汎用的なデータファイル形式)で出力できます。

    カラー液晶タッチパネル

LAN通信による運転実績管理(オプション)

CR-Nシリーズは、既存のパソコン等とLAN(Local Area Network)接続し、運転実績の管理を行うことができます。 通信を行うには、遠心機の改造(オプション)とオプションソフトウェア「himac LogManager Network Edition」を別途購入することが必要です。

アクチュアルランタイマ(ART機能)

  • 整定時間を正確に制御し、より再現性の高い分離ができます。 有効にすると、タイマーのカウントが設定回転速度に到達してから始まります。 無効にすると、タイマーのカウントはスタート直後から始まり、加速時間を含みます。

    アクチュアルランタイマ

新ローター追加機能 (特許)

  • 本体に登録されていないローターを購入いただいた際、このローターを使用できるように画面ボタンからローターに 関する情報を入力できます。最大10種類のローターが登録できます。ROM交換等の追加作業が無く便利です。

    アクチュアルランタイマ

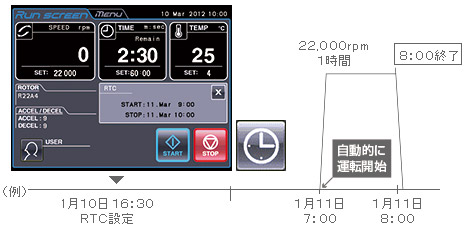

運転の予約ができます(RTC機能)

  • RTC(Real Time Control)機能により、遠心機内部の時計機能と連動した予約運転ができます。遠心分離の開始時刻または終了時刻を設定すれば、ご希望の時刻に運転をスタートしたりストップしたりできます。

    RTC機能

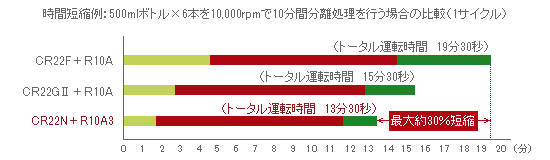

スリムカットローターとの併用で運転時間を短縮できます。

  • モータパワーを最大限に発揮する当社独自のPWM(Pulse Width Modulation)制御を採用しています。仮に旧機種CR22FとR10Aローターの組合せでお使いになっていた場合、CR22NとスリムカットローターR10A3(R10Aを軽量化したローター。処理容量はR10Aと同じ)の組合せに変更すれば、運転時間を最大約30%短縮※(加減速時間を最大3分の1に短縮※)できます。

    • 全て当社従来機比。時間は条件により異なる場合があります。

    • 短 縮:CR22F(当社従来機)に比べ運転時間を最大約30%(約6分)短縮
    • 省エネ:運転時間短縮により、電気を節約できます。
    • 効率UP:3時間の連続サイクル処理を行う場合、最大約9ℓ多く処理可能(当社従来品比)

アラーム情報表示機能

トラブル発生時には、アラーム内容および対処方法を文章で表示します。

英語/日本語切り替え機能

  • 画面表示の英語/日本語が切り替えできます。

    英語/日本語切り替え機能

ズーム機能

  • 運転中にRun screenの回転速度と運転時間を拡大表示できます。

    ズーム機能

停止音

  • 5曲のメロディと電子音の6通りから選択できます。

    停止音

CEマーキング適合の安全性

  • 万が一の事故に対しても国際規格の定める安全性を考慮して設計。多彩な機能を備え、使いやすさだけでなく安全性も重視しています。

    • CEマーキング適合外となるローターがあります。詳細はお問合せ下さい
    CEマーキング

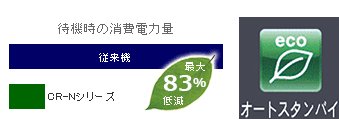

省電力ECO設定機能(オートスタンバイ機能)搭載

  • 設定した待ち時間、画面に触れないと、液晶バックライト減光、冷凍機OFF(運転時除く)を行い、待機時の消費電力を最大約83%低減※します。ボタンひとつで省エネができます。

    • 当社試験条件による
    省電力ECO設定機能

液晶バックライト減光モード搭載

  • 設定した待ち時間、画面に触れないと、液晶バックライトの明るさを最も暗い状態にします。バックライト単体での消費電力を最大89%低減※します。

    • 当社試験条件による
    液晶バックライト減光モード

電源回生機能

回生ブレーキ制御により、回転中のロータが持つ運動エネルギーを電力として取り出すことで、ロータを減速させます。取り 出した電力は、冷凍機などの遠心機内の他の部品で消費するか、電源系統に返還します。減速時にロータの運動エネルギーを熱として消費する方法と比較して、遠心機の排熱が小さくなり、室内の温度上昇を抑えます。

Pre-Cool機能 (特許)

  • ローターが実装されていないとき、設定温度が15℃より低い場合はチャンバ内を15℃程度に温度制御して冷やし過ぎの無駄を防ぐ機能です。
    ローターが実装されているときは、設定温度に制御します。

    Pre-Cool機能

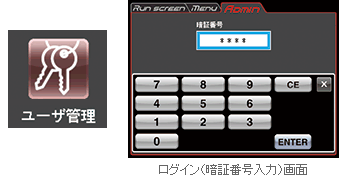

ユーザ管理

  • 最大40人までユーザ(使用者)を記憶できます。各ユーザにユーザログイン時に必要な暗証番号(数字4桁)とAccess level(AdministratorまたはUser)を設定できます。

    ユーザーログイン
    暗証番号(数字4桁)の入力が必要です。

    Access level

    • Administrator:全ての操作ができます。
    • User:ユーザロックアウト機能(次項参照)が有効時には、管理者(Admin)機能が使用できません。
    ログイン画面

ユーザロックアウト

  • 使用者(ユーザ)を制限する機能です。
    有効にすると、運転するためのユーザログイン(前項参照)が必要になります。あらかじめユーザ管理 (前項参照)において、アクセスレベルAdministratorでのユーザ登録が必要です。

    ユーザロックアウト

ローター管理

  • お手持ちのローターを本体に登録しておくことで、以下を管理できます。

    • 各ローターのS/N(製造番号)
    • 運転積算時間(Hours)
    • 運転回数(Runs)
    ローター管理

操作ダイヤグラム

こちらよりご覧いただけます(PDF形式:663KB)

仕様(スペック)

形 名 CR22N CR21N
最高回転速度 22,000 rpm 21,000 rpm
最大遠心加速度 58,700×g(R27Aローター) 53,500×g(R27Aローター)
最大容量 1,500×4 (R9A2ローター) 1,000×4 (R9Aローター)
速度制御範囲 300~22,000 rpm 300~21,000 rpm
温度設定範囲 -20~+40℃
タイマー 1分~99分59秒・Hold付
加速・減速設定 加速9段階、減速9段階+ブレーキフリー(自然減速)
プログラム機能 30条件メモリ可能、RCF(g)/g・sec機能有
駆動システム インダクションモータ(インバータ制御)
冷凍機 全密閉型インバータロータリー(冷媒:R410A)
安全装置 ドアインターロック、デュアルオーバースピード検出、インバランス検出、温度異常検出他
減速勾配可変機能 ○※1
使用実績管理機能
ロックアウト機能
連続ローター・
エルトリエータローター対応
○(エルトリエータローターは特注対応)
指令適合規格
1. EMC
(Electro-Magnetic Compatibility)
CEマーキング※2
EN61326-1
2. 低電圧指令・機械指令 EN61010-1、EN61010-2-020
3. CEマーキング適合外となるローター ※2
ECO設定機能(オートスタンバイ機能)
画面表示と操作 タッチパネル式 カラー液晶(日本語/英語切替可能)※3
外部インターフェイス オプション
本体寸法(WxDxH) 700×760×915 (2000号機以前:700×810×915)
質量 260kg(2000号機以前:290kg)
電源 AC200V±10%単相・30A・50/60Hz
標準小売価格(税別) ¥ 2,910,000 ¥ 2,350,000
注文番号 5721220000 5721210000
  1. 通常の減速モードとは別に、ゆるやかな減速や自然減速を選択できます。
  2. これらのローターはローター認識および回転エネルギーの関係でCEマーキング適合外となります。
    詳細については お問合せください。
  3. 液晶パネルは非常に精密度の高い技術で作られていますが、画素欠けや常時点灯する画素が見える場合がありますのであらかじめご了承ください。また有効ドット数の割合は99.997%以上です。
  • 安全のために使用環境、使用条件、据付条件が制限される場合があります。
  • CR22N/21Nは医療機器ではありません。
